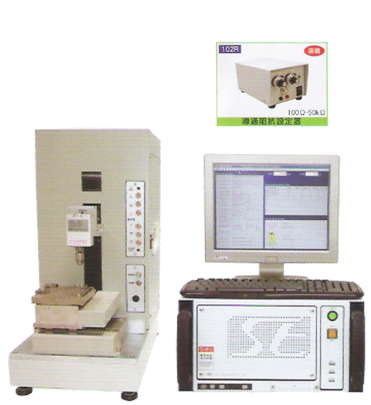

스위치 및 컨넥터 자동 3축 이동 시험기 스위치,컨넥터, 인장 압축 등의 다양한 제품을 측정이 가능한 제품으로 3축(X-Y-Z)을 자동이 이동하면 측정 시험기 |
|
본 기계는 각종 휴대폰 및 PDA터치패널의 [하중-길이-선형] 다기능실험에 사용된다.
본 기계는 실험전에 회로사항이 제품사양에 맞는지, X-Y축과 자유롭게 호환되는지의 여부를 확인한다.
본 기계는 Windows® 영문판의 화면을 이용하고 있다. 화면을 통해 실험 매개변수를 설정할 수 있고, 조작이 간단하고 사용하기 쉽다.
또한 모든 자료(실험조건, 하중곡선도, 실험결과, 검사보고서 등등)를 컴퓨터에 저장하며, 실험자료를 Excel로 전환하여 스프레드 시트로 나타내고 출력이 가능하다.
|
기계 사양
|
하중결정범위
|
2kgf
|
하중최소분석
|
0.1gf
|
하중결정정확도
|
±2% FS
|
Z축 최대실험범위
|
200㎜(Accuracy±0.03)
|
Z축 최소분석
|
0.01㎜, 0.001㎜(Option)
|
Z축 실험속도
|
1-200㎜/min
|
X축 최대실험범위
|
100㎜(Accuracy±0.03)
|
X축 최소분석
|
0.01㎜
|
Y축 최대실험범위
|
60㎜(Accuracy±0.03)
|
Y축 최소분석
|
0.01㎜
|
X-Y축 최대실험속도
|
20㎜/sec
|
최대실험면적
|
100×60㎜
|
실험임피던스
|
0.1mΩ -3000Ω (4축식)
|
임피던스최소분석
|
0.1mΩ
|
임피던스실험정확도
|
1mΩ이하(4축식)
|
최대하중
|
20㎏
|
측정 범위 테이블
|
120×120㎜
|
사용전원
|
AC 100V or 220V
|
기계외관치수
|
300W× 520D× 640H ㎜
|
제어기외관치수
|
440W× 350D× 235H ㎜
|
|
