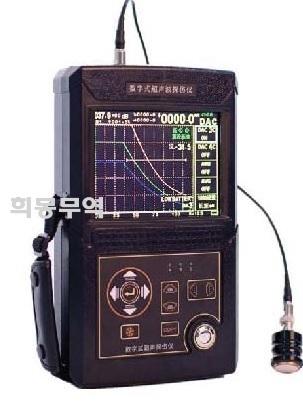

디지털 초음파 탐상기 Leeb 500/510/520/521/522 정확한 추적과 결함, 크랙, 홀, 버블, 불순물, 모든 금속 표면에 낮고 홈을 측정합니다 레포트는 위치, 모양과 사이즈 입니다. |
 |
기능 및 특징 :
· 우리의 초음파 탐상기는 정확한 추적과 결함, 크랙, 홀, 버블, 불순물, 모든 금속 표면에 낮고 홈을 측정합니다 레포트는 위치, 모양과 사이즈 입니다.
· 측정은 2.5mm-10000mm의 표면(측정 재질)을 측정할 수 있습니다.
· 작은 직경의 얇은 튜브도 측정할 수 있습니다;
· 자동 교정: 원 버튼 자동 교정, 편리한 기능, 자동적으로 실험시에 "zero", "K 값", 프로브의 "forward와 재질의 "speed of sound;
· 결합 위치의 자동 표시
(깊이 d, 레벨 p, 길이 s, 진폭, 등가 dB, ф 구경값);
· 프리 스위치는 기본 3가지 (깊이 d, 레벨 p, 길이 s);
· 자동 게인, 답신용 봉투, 피크 메모리 기능은 탐지 률 표기;
· Φ 값계산: 단조된 강한 프로브 실험, 가장 높은 웨이브로 결함 확인, ф 구경값 자동 나누기와 큰 표면 계산;
· 300 개의 독립 실험 채널 (확장), 개별 기본 실험에서 자동 입력과 저장, 테스트 블록없이 필드 탐침 가능;
· DAC 과AVG 는 자동적으로 형성되고, 서브 샘플 포인트의 제한 없고, 수집과 보정할 수 있습니다.
· 기본 실험은 13개 까지 사용할 수 있습니다;
· 어느 산업 표준도 자유롭게 입력할 수 있습니다;
· 너비와 펄스 시작의 강렬함을 알 수 있습니다;
· PC와 연결하여 실시간으로 데이터 수집과 A4종이의 Excel 폼으로 검사 레포트 출력할 수 있습니다;
· 내구성 있는 케이스로 내유, 방수와 방진;
· 26 백만 색 디스플레이,밝기 조절, 강약의 라이트 환경에 적합함;
· 리튬 이온 밧데리는 연속으로 13시간 사용 가능.
· 시간 기록: 실험 데이터, 시간의 기록은 트랙, 저장;
· 정전 보호, 저장된 데이터는 잃지 않음;
· 실험 파라메타는 자동적으로 실험 혹은 프리셋 할 수 있습니다;
· 디지털 억제는 게인과 리니어티 위하여는 효과 없음;
· 게인 보상: 약한dB고치기는 두께운 것과 다른 요소들의 표면 거칠기, 표면 커브, 길이 실험의 원인입니다.;
· 두가지 입력 방법: 각도와 K 값들
· 에코 주파수 분석
· 가청과 시각 경보
· DAC 불빛과 기각 경보
· 스크린 락과 언락
적용 분야
폭 넓게 보일러, 압력 용기, 항공기, 전원, 석유, 화학, 군사, 석유 파이프, 선박 건조, 자동차, 기계 공장, 금속, 금속 생산, 철구조물, 철도 레일, 원자력과 해당 대학 및 연구소
.
기술 사양
|
Model
|
Leeb500
|
Leeb510
|
Leeb520
|
Leeb521
|
Leeb522
|
|
스캐닝 범위
|
5-6000mm
|
2.5-6000mm
|
2.5-10000mm
|
|
수직 직진성 오차
|
≤4%
|
≤3%
|
|
수평 직진성 오차
|
≤0.4%
|
≤0.2%
|
≤0.1%
|
|
속도 범위
|
1000-9999（m/s）
|
1000-15000（m/s）
|
100-18000（m/s）
|
100-20000（m/s）
|
|
측정 허용 범위
|
≥55dB
|
≥58dB
|
≥62dB
|
|
동적 범위
|
≥30dB
|
≥32dB
|
≥35dB
|
|
채널
|
15 그룹
|
100 그룹
|
300 그룹
|
|
저장
|
스캔 980 그룹
|
스캔500 그룹
|
스캔1000 그룹
|
|
DAC/AVG
|
√
|
√
|
√
|
√
|
√
|
|
TCG
|
×
|
×
|
×
|
×
|
√
|
|
B-scan
|
×
|
×
|
×
|
×
|
√
|
|
PC 소프트웨어
|
√
|
√
|
√
|
√
|
√
|
|
감지 비디오
|
×
|
√
|
√
|
√
|
√
|
|
펄스/강한 조절 기능
|
×
|
×
|
×
|
√
|
√
|
|
자동 교정 (두 홀)
|
×
|
×
|
×
|
√
|
√
|
|
자동 교정 (1A)
|
√
|
√
|
√
|
√
|
√
|
|
접합 연결 디스플레이
|
√
|
×
|
×
|
×
|
×
|
|
방수, 내유와 방진 케이스
|
×
|
√
|
√
|
√
|
√
|
|
게인 범위
|
110dB
|
110dB
|
120dB
|
120dB
|
130dB
|
|
주파수 범위
|
0.5-15MHz
|
0.5-15MHz
|
0.5-15MHz
|
0.5-15MHz
|
0.5-20MHz
|
|
Φ 값 계산
|
√
|
√
|
√
|
√
|
√
|
|
피크 기록
|
√
|
√
|
√
|
√
|
√
|
|
게이트 알람
|
√
|
√
|
√
|
√
|
√
|
|
DAC 알람
|
√
|
√
|
√
|
√
|
√
|
|
전 원
|
Lithium-ion Battery
|
|
프로브 연결
|
BNC
|
BNC
|
BNC
|
BNC
|
BNC
|
|
사이즈
|
2 6 5×1 6 0×5 3 mm (Main Machine )
|
|
기본 구성
|
본체, 프로브, 각 프로브, 전원 아답터, 、BNC 케이블、PC 소프트웨어
|
