M9100 멀티 태양 전지 테스트 시스템 멀티 태양 전지 테스트 시스템


주문수량

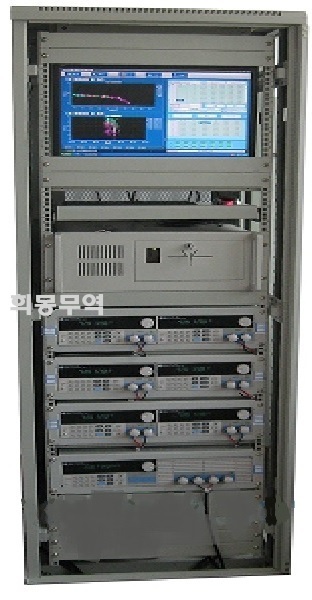

M9100 멀티 태양 전지 테스트 시스템

태양 에너지 산업의 성장은 태양 전지 ( 태양 전지 모듈) 대한 테스트 솔루션의 필요성을 증가시킵니다. 또한, 전지 크기의 증가와 태양 전지의 작동 효율 향상으로 전지 시험은 전류와 높은 전력을 제공 수있는 종류의 장비가 필요합니다. 우리의 M97 시리즈 전자 부하는 150W에서 200KW 전력 범위와 15A에서 1500A 범위의 전류 범위에서 전력 전류에 대한 태양 전지 ( 태양 전지 모듈) 요구 사항을 충족시킬 수있는 모델로 완성되었습니다.



일반적으로 태양 전지의 다음 핵심 매개 변수를 테스트해야합니다.

  • Vopen ---- 개방 회로 전압은 배터리 전류가 0 때의 배터리 전압입니다.
  • Ishort ---- 단락 회로 전류는 전자 부하의 저항이 0 배터리에서 소비되는 전류입니다.
  • Pmax ---- 배터리의 최대 전력. IV 곡선의 Pmax 점을 대개 최대 전력 점이라고합니다.
  • Ipmax ---- 배터리가 최대 전력 Pmax에있을 때의 현재 .
  • Vpmax ---- 배터리가 최대 전력 Pmax에있을 때의 전압 입니다.
  • Rpmax --- 배터리가 최대 전력 Pmax에있을 때의 저항 .
  • FF ---- 채우기 비율은 Vopen Ishort 대한 Pmax 비율, Pmax / (Vopen * Ishort)입니다. FF 태양 전지 성능에 직접 영향을 미치는 중요한 매개 변수입니다. FF 값이 클수록 빛에 대한 태양 전지의 활용도가 높습니다.
  • Rs ---- 배터리의 직렬 저항.
  • Rsh ---- 배터리의 션트 저항

☞ 계측 장비에서 데이터 수집용 PC프로그램 개발도 제작 판매.

M97 시리즈 전자 부하는 CV 모드라고도하는 정전압 모드에서 작동 있습니다. CV 모드 , 전자 부하는 자신을 통해 흐르는 전류를 조정함으로써 배터리 양단의 전압을 일정한 전압으로 제어 있으므로 CV 모드를 전압 스캐닝에 적용 수있다. 스텝 스캐닝에서 전자 부하는 태양 전지의 출력 전압을 제어 다음 생성 전류를 측정 있습니다. CV 모드가 태양 전지 테스트를위한 최상의 모드라는 것을 있습니다. 물론 테스트 요구 사항에 따라 CC / CR / CW 모드를 사용할 수도 있습니다.

난징 메이 누오 전자 ()는이 기회를 잡아 더욱 기술 연구를 수행하고 주요 제품 --- M97 시리즈 프로그래머블 전자 부하의 뛰어난 품질과 높은 경제성을 바탕으로 M9100 멀티 태양 전지 테스트 시스템을 개발했습니다. M9100 멀티 태양 전지 테스트 시스템은 테스트 산업의 모든 유사 제품 중에서 비용 효율성이 가장 뛰어나므로 신속하게 태양 전지 테스트 시장을 점유합니다. 낮과 밤의 광도에 차이가 있기 때문에 하루의 최대 출력 Pmax 많이 다릅니다. 그리고 이러한 광범위한 작동 범위에서 전통적인 테스트 모드의 테스트 정확도는 매우 낮습니다. 따라서 태양 전지 테스트 요구 사항을 충족시키는 것은 매우 어렵습니다. 이러한 상황 하에서, Maynuo techinicalmen 부분으로 지능형 검색 모드를 개발했습니다 .--- 대략적인 검색 초기 검색과 정확한 검색 - Pmax 포인트를보다 빠르고 정확하게 찾을 있습니다. 또한 M9100 소프트웨어는 고정 시간 내에 자동 테스트의 무인 완료로 설정할 있습니다. 그것은 주야간 테스트를 실시간으로 추적하기위한 태양 전지 테스트 요구 사항을 충족시키는 것입니다.





모델

M9100

M9104

M9105

M9106

M9107

M9108

채널

8

16

32

64

128

256

저희 회사는 8 / 16 / 32 / 64 / 128 / 256 채널 솔루션을 제공합니다.

특징:

  • 그것은 고정 시간에 자동으로 태양 전지 매개 변수의 종류를 테스트 있습니다. 개의 타이머가 시작될 있고 시간이 지정된 작업은 가장 빠른 1 분에 실행할 있습니다.
  • 부하가 최대 전력에있을 최대 전력 (간단히 Pmax), 전류 (Ipmax), 전압 (Vpmax) 저항 (Rpmax) 테스트 있습니다. 단락 회로 전류 (Ishort), 개로 전압 (Vopen) 채우기 인자 (FF) 포함한다.
  • 테스트 인터페이스는로드가 최대 전력에있을 24 시간 간격으로 IV 곡선, PT 곡선을 실시간으로 표시 있습니다. 쿼리 인터페이스는 언제든지 PT 곡선을 표시 있습니다.

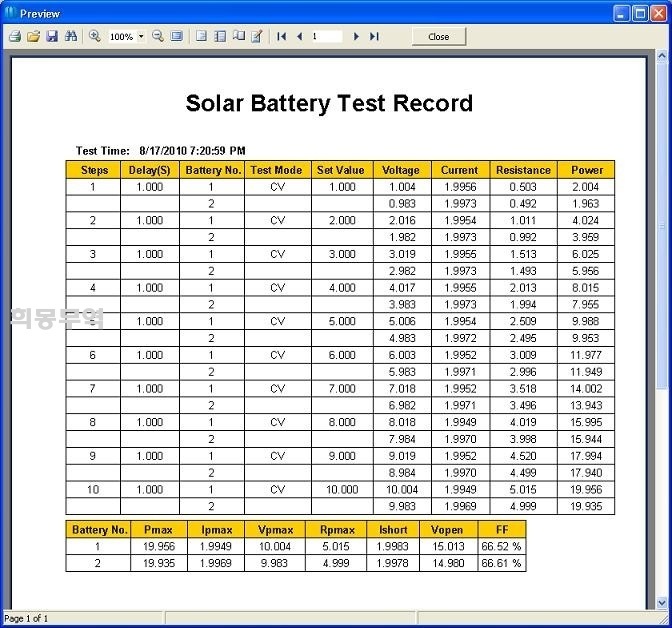

  • 필요한 테스트 보고서를 인쇄하고 Excel 시트로 보고서를 내보낼 있습니다.
  • 동시에 멀티 채널 태양 전지 테스트를 지원합니다. 그리고 테스트 속도가 빠릅니다.
  • 동일하거나 다른 사양의 배터리에 대해 테스트 목록은 다른 작동 모드 (CV / CC / CR / CW) 다른 테스트 매개 변수로 설정할 있습니다.
  • 채널에 대해 가장 테스트 단계는 1000이고 가장 작은 단계 값은 0.001이며 정확도는 매우 높습니다.
