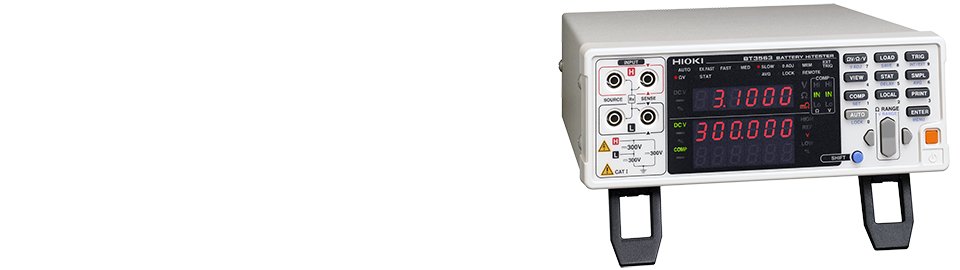

배터리 HiTESTER MODEL : BT3563 ( HIOKI ) 고전압 배터리 팩 및 모듈 생산 라인 테스트 용 3mΩ ~ 3000Ω / 300V DC 배터리 테스터


주문수량







배터리 HiTESTER

                                 MODEL :BT3563

고전압 배터리 모듈 생산 라인 테스트 3mΩ ~ 3000Ω / 300V DC 배터리 테스터

https://www.hioki.com/image/client_upload_11_1519982252359.png

Hioki 벤치 배터리 테스터는 지속적으로 증가하는 리튬 이온 저항 배터리의 생산 라인 고전압 어플리케이션을위한 기타 배터리 팩의 내부 저항 배터리 전압 동시 측정을 지원합니다. BT3563 배터리 내부 저항 테스터는 배터리 모듈, 고전압 배터리 , 연료 전지 스택 기타 최대 300V 대형 배터리의 전압과 저항을 측정 있습니다.

주요 특징들최대 300V 고전압 배터리 측정 (BT3563) • 고전압 배터리 배터리 모듈의 생산 라인 테스트대형 ( 저항) 테스트완전 원격 작동을위한 PC 인터페이스 선택 참고 : 비교 임계 배터리 제조업체, 유형 용량에 따라 달라지며 사용자가 설정해야합니다.



기본 사양 (정확도 1 , 조정 정확도 1 보장)

맥스. 인가 측정 전압

± 300 VDC 정격 입력 전압
± 300 VDC Max. 대지에 정격 전압

저항 측정 범위

3000mΩ (최대 디스플레이 3.100mΩ, 분해능 0.1μΩ) ~ 3000Ω (최대 디스플레이 3100.0Ω, 분해능 100mΩ), 7 가지 범위
정확도 : 30mΩ ~ 3000Ω 범위, ± 0.5 % rdg. ± 5dgt. (EX.FAST 경우 ± 3dgt, FAST MEDIUM 경우 ± 2dgt 추가)
3mΩ
범위, ± 0.5 % rdg. ± 10dgt. (EX.FAST ± 30dgt, FAST ± 10dgt, MEDIUM ± 5dgt)
테스트 소스 주파수 : 1kHz ± 0.2Hz, 테스트 전류 : 100mA (3mΩ 범위) ~ 10μA (3000 Ω 범위)
개방 회로 전압 : 25 V 피크 (3/30 mΩ 범위), 7 V 피크 (300 mΩ 범위), 4 V 피크 (3 Ω ~ 3000 Ω 범위)

전압 측정 범위

6 VDC (분해능 10 μV) ~ 300 VDC (분해능 1 mV), 3 범위



정확도 : ± 0.01 % rdg. ± 3dgt. (EX.FAST 경우 ± 3dgt, FAST MEDIUM 경우 ± 2dgt 추가)

디스플레이

31000 자릿수 (저항), 600000 자릿수 (전압), LED

샘플링 속도

4 개의 스텝, 4 ms (Extra-FAST), 12 ms (FAST), 35 ms (Medium), 150 ms (Slow)
(Typ.,
샘플링 시간은 공급 주파수 설정 기능에 따라 다릅니다.)

측정 시간

응답 시간 + 샘플링 속도, . 측정시 10ms
(
응답 시간은 기준값과 측정 대상에 따라 다릅니다.)

비교기 기능

판정 결과 : Hi / IN / Lo (저항과 전압은 독립적으로 판정 )
설정 : 상한과 하한, 기준치로부터의 편차 (%)
논리적 AND 결과 : PASS / FAIL. 저항과 전압 판정 결과의 논리적 AND 계산합니다.
결과 디스플레이, 비퍼 또는 외부 I / O 출력, 오픈 콜렉터 (최대 35mA, 50mA DC)

아날로그 출력

측정 저항 (표시된 , 0 ~ 3.1 V DC, -01 접미어 모델 해당)

인터페이스

외부 I / O, RS-232C, 프린터 (RS-232C), GP-IB (-01 접미사 모델 전용)

전원 공급 장치

100 ~ 240 VAC, 50/60 Hz, 30 VA max.

치수 질량

215 mm (8.46 in) W x 80 mm (3.15 in) H x 295 mm (11.61 in), 2.4 kg (84.7 oz)

부속품

취급 설명서 × 1, 전원 코드 × 1
